電機外觀機器視覺技術檢測方案

作者 : admin發布時間 : 2019-12-31 瀏覽 : 212 次

電機外觀機器視覺技術檢測方案一、檢測內容及要求檢測內容：產品的外觀檢測 序號 檢測位置檢測方式是否可檢 1 彈片檢測 側面正光可檢 2 銅線豎立 3 混槽側面正光可檢 4 頂部介質有無

一、檢測內容及要求

檢測內容：

產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢

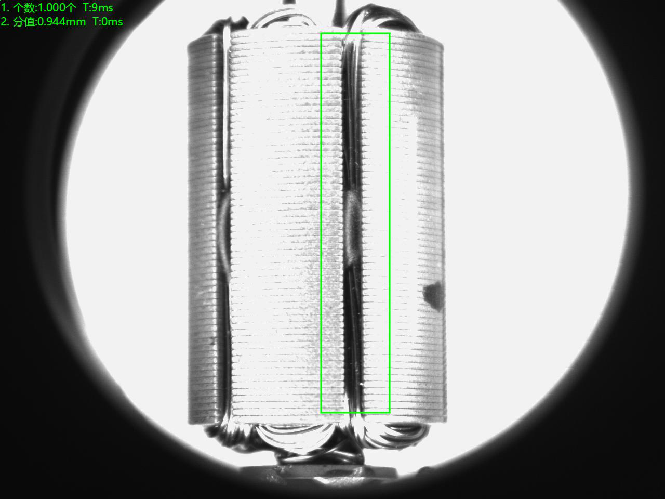

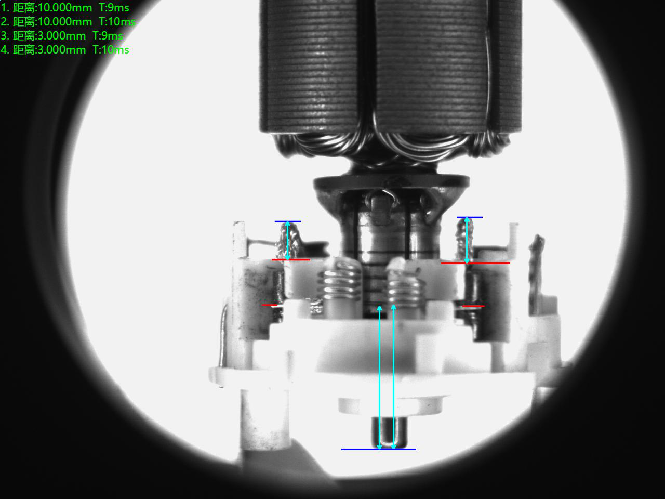

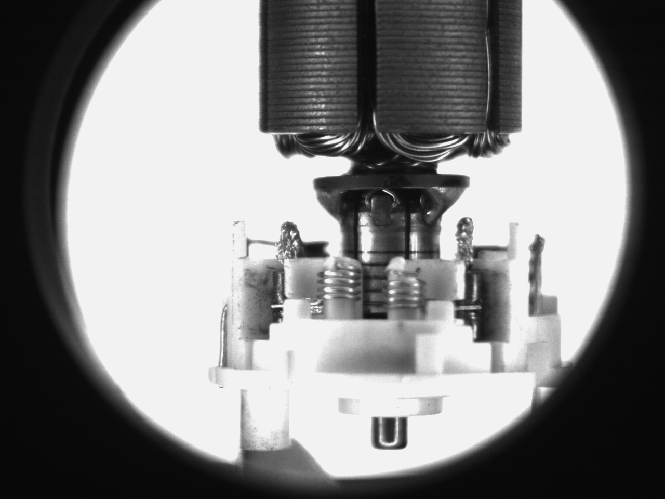

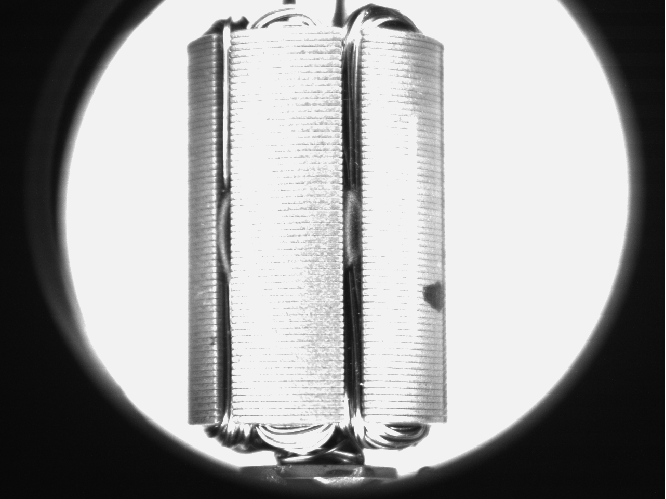

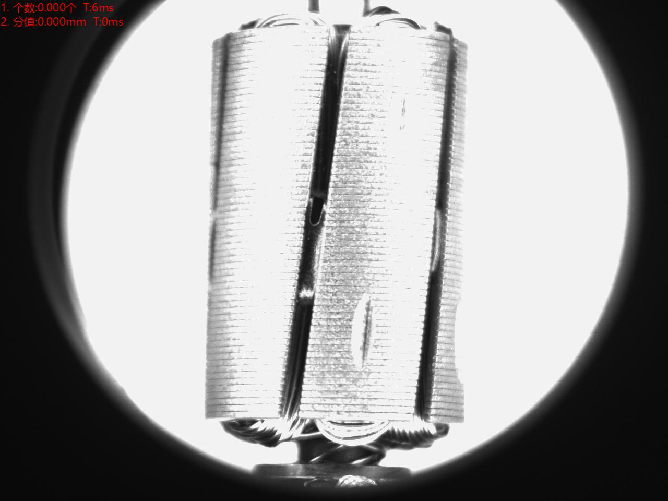

1	彈片檢測	側面正光	可檢
2	銅線豎立	側面正光	可檢
3	混槽	側面正光	可檢

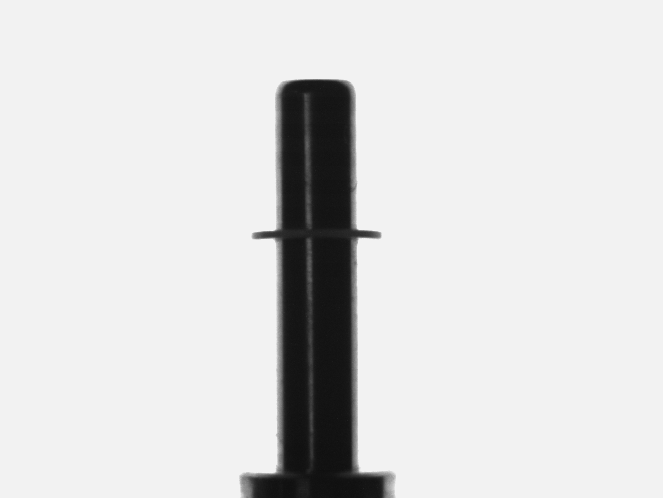

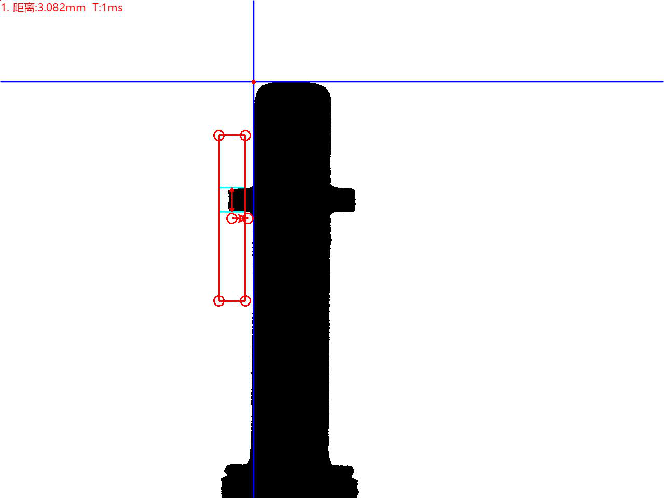

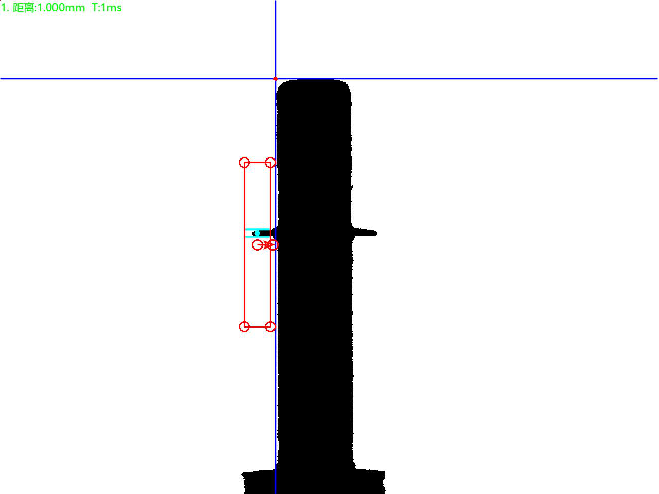

4	頂部介質有無	側面背光	可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。

檢測效率：每分鐘檢測數量不低于60件(取決于產品送料速度)。

二、設備組成及主要機構

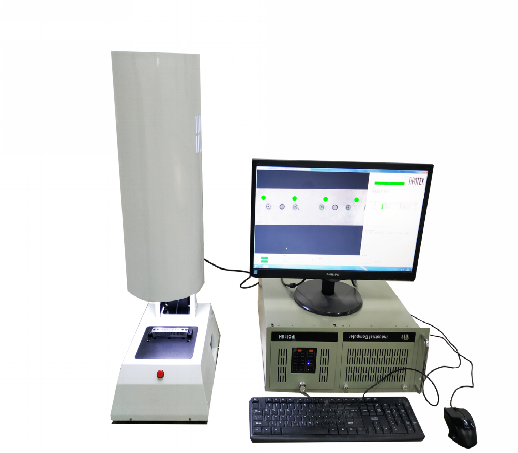

設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm

組成部件清單：

序號	部件名稱	規格型號	數量	備注
1	視覺檢測軟件	SIPOTEK	1套	數據可上傳
2	工業電腦	SIPOTEK定制	1套
3	顯示器	PHILIPS 19”液晶顯示器	1臺
4	工業相機	SONY工業相機	3套
5	相機調節伺服模組	SIPOTEK定制	3套
6	工業鏡頭	FA高清光學工業鏡頭	3套
7	光源	定制光學自適應光源	3套
8	檢測平臺	客供	1套
