使用工業ccd機器視覺檢測設備需要注意哪些問題！
作者 : 安徽思普泰克發布時間 : 2020-02-20 瀏覽 : 192 次
ccd機器視覺檢測設備的每個部件，在選擇及使用過程中需要注意一些細節問題，今天安徽思普泰克小編將為大家解讀，ccd機器視覺檢測設備中相機與鏡頭這兩個部件，在選擇及使用過程
工業ccd機器視覺檢測設備是利用光電成像系統采集被控目標的圖像，經計算機或專用的圖像處理模塊進行數字處理，根據圖像的像素分布、亮度和顏色等信息，進行尺寸、形狀、顏色等的識別。
工業ccd機器視覺檢測設備主要由相機、鏡頭、光源、圖像采集卡、pc平臺和控制單元等六部分組成，各個部分之間相互配合，最終完成對產品質量檢測和剔除。
ccd機器視覺檢測設備的每個部件，在選擇及使用過程中需要注意一些細節問題，今天安徽思普泰克小編將為大家解讀，ccd機器視覺檢測設備中相機與鏡頭這兩個部件，在選擇及使用過程中需要注意哪些問題!

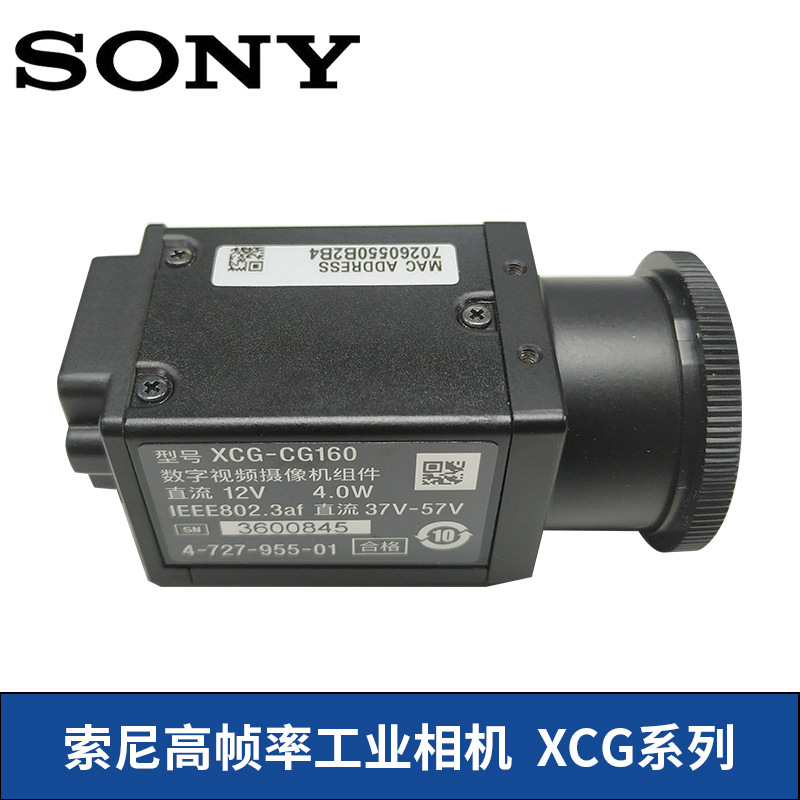

一、在選擇相機時，主要有以下幾個方面的問題要考慮：
1、相機的輸出接口形式：相機輸出接口形式有rs422、rs644、usb、ieee1394以及cameralink等，在選擇圖像處理卡時應注意其是否支持所選用相機的輸出形式。
2、相機的掃描方式：相機按照掃描方式可以分為面掃描和線掃描相機。
線掃描相機是指對物體進行行掃描的相機，線掃描相機又可分為隔行掃描和逐行掃描。線掃描相機適用于以下情況：對固定的物體做一維的測量;對象物體處于運動狀態;需處理可旋轉圓柱體的邊緣圖像;需要對象物體的高分辨率圖像，而又要考慮價格因素等。線掃描相機的特點是運動平穩、速度跟蹤精度高、光源強度要求高。目前，線掃描相機的分辨率已經達到幾千線，檢測速率也達到60楨/秒甚至更高。
面掃描相機一次只能拍攝一副圖像。由于面掃描相機的自身局限性，使其不適于動態目標連續無遺漏的高精度檢測。但是，針對其工作原理，采用以下技術：選用楨傳送或行間傳送ccd;采用高速快門(電子快門);采用單場技術;選用高頻光源等，是完全可以進行動態圖像的實時采集的，完全可以滿足工業在線檢測的要求。
3、相機的顏色：工業相機按顏色可以分為黑白和彩色相機。其中，黑白相機比彩色相機的分辨率高，而且數據采集速度快。隨著相機制造技術的不斷發展，現在，彩色相機也越來越多的得到了應用。這是因為過去的彩色相機系統要由三臺相機組成，這三臺相機分別對應r(紅色)、g(綠色)、b(藍色)波長，而現在則出現了單ccd彩色相機。彩色相機可以提供更強的觀察和區別能力，因此在醫學、生物學以及一些工業過程控制方面發揮了重要作用。
二、ccd機器視覺檢測設備鏡頭
鏡頭的幾個主要參數有：成像面，ccd感光片尺寸，焦距，視野，物距，景深和視角選擇鏡頭時應考慮以下幾個因素：
1、確定鏡頭的焦距、物距和視野(這個主要是依據實際的工作或安裝環境來確定)。這幾個參數關系是：焦距越小，視角越大，最小物距越短，視野越大。以最常用的三種鏡頭(50mm，25mm，16mm)為例：50mm的鏡頭焦距是最大的，所以50mm鏡頭的視角就最小，而視野就最小，最小物距卻是最遠的;25mm的鏡頭焦距次之;16mm的鏡頭焦距則是最小的，所以16mm鏡頭的視角就最大，而視野也就最大，最小物距是最近的。
2、鏡頭的成像面與所用的ccd相機是否匹配。成像面與鏡頭本身的設計及生產有關。成像應該是越大越好。可是有些廠家的鏡頭由于設計或生產上達不到技術要求，成像面會較小。
以上ccd機器視覺檢測設備部件相機與鏡頭選擇使用需要注意的問題，是安徽思普泰克今天分享的內容，希望能給正在使用ccd機器視覺檢測設備的企業帶來幫助。如需采購ccd機器視覺檢測設備或了解相關知識，可登陸安徽思普泰克官網查閱咨詢。
工業ccd機器視覺檢測設備主要由相機、鏡頭、光源、圖像采集卡、pc平臺和控制單元等六部分組成，各個部分之間相互配合，最終完成對產品質量檢測和剔除。
ccd機器視覺檢測設備的每個部件，在選擇及使用過程中需要注意一些細節問題，今天安徽思普泰克小編將為大家解讀，ccd機器視覺檢測設備中相機與鏡頭這兩個部件，在選擇及使用過程中需要注意哪些問題!
一、在選擇相機時，主要有以下幾個方面的問題要考慮：
1、相機的輸出接口形式：相機輸出接口形式有rs422、rs644、usb、ieee1394以及cameralink等，在選擇圖像處理卡時應注意其是否支持所選用相機的輸出形式。
2、相機的掃描方式：相機按照掃描方式可以分為面掃描和線掃描相機。
線掃描相機是指對物體進行行掃描的相機，線掃描相機又可分為隔行掃描和逐行掃描。線掃描相機適用于以下情況：對固定的物體做一維的測量;對象物體處于運動狀態;需處理可旋轉圓柱體的邊緣圖像;需要對象物體的高分辨率圖像，而又要考慮價格因素等。線掃描相機的特點是運動平穩、速度跟蹤精度高、光源強度要求高。目前，線掃描相機的分辨率已經達到幾千線，檢測速率也達到60楨/秒甚至更高。
3、相機的顏色：工業相機按顏色可以分為黑白和彩色相機。其中，黑白相機比彩色相機的分辨率高，而且數據采集速度快。隨著相機制造技術的不斷發展，現在，彩色相機也越來越多的得到了應用。這是因為過去的彩色相機系統要由三臺相機組成，這三臺相機分別對應r(紅色)、g(綠色)、b(藍色)波長，而現在則出現了單ccd彩色相機。彩色相機可以提供更強的觀察和區別能力，因此在醫學、生物學以及一些工業過程控制方面發揮了重要作用。
二、ccd機器視覺檢測設備鏡頭
鏡頭的幾個主要參數有：成像面，ccd感光片尺寸，焦距，視野，物距，景深和視角選擇鏡頭時應考慮以下幾個因素：
1、確定鏡頭的焦距、物距和視野(這個主要是依據實際的工作或安裝環境來確定)。這幾個參數關系是：焦距越小，視角越大，最小物距越短，視野越大。以最常用的三種鏡頭(50mm，25mm，16mm)為例：50mm的鏡頭焦距是最大的，所以50mm鏡頭的視角就最小，而視野就最小，最小物距卻是最遠的;25mm的鏡頭焦距次之;16mm的鏡頭焦距則是最小的，所以16mm鏡頭的視角就最大，而視野也就最大，最小物距是最近的。
以上ccd機器視覺檢測設備部件相機與鏡頭選擇使用需要注意的問題，是安徽思普泰克今天分享的內容，希望能給正在使用ccd機器視覺檢測設備的企業帶來幫助。如需采購ccd機器視覺檢測設備或了解相關知識，可登陸安徽思普泰克官網查閱咨詢。
