金屬管全自動影像檢測儀自動化檢測金屬管外觀方案！
作者 : 安徽思普泰克發布時間 : 2020-05-06 瀏覽 : 253 次
注明：金屬管全自動影像檢測儀，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
產品的外觀檢測
注明：金屬管全自動影像檢測儀，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。
現代工業自動化生產中涉及到各種各樣的檢驗、生產監視和零件識別應用，如汽車零配件批量加工的尺寸檢查和自動裝配的完整性檢查、電子裝配線的元件自動定位、IC上的字符識別等。通常這種帶有高度重復性和智能性的工作是由肉眼來完成的，但在某些特殊情況下，如對微小尺寸的精確快速測量、形狀匹配以及顏色辨識等，依靠肉眼根本無法連續穩定地進行，其它物理量傳感器也難以勝任。
人們開始考慮用CCD照相機抓取圖像后送入計算機或專用的圖像處理模塊，通過數字化處理，根據像素分布和亮度、顏色等信息來進行尺寸、形狀、顏色等的判別。這種方法是把計算機處理的快速性、可重復性與肉眼視覺的高度智能化和抽象能力相結合，由此產生了機器視覺檢測技術的概念。
如需獲取金屬管全自動影像檢測儀自動化檢測產品外觀方案可登陸安徽思普泰克官網:m.qassn.com或電話聯系杜經理：178-5600-0331（微信同號）
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 歪PIN | 正光檢測 | 可檢 |
|
| 2 | 少PIN | 正光檢測 | 可檢 |
|
| 3 | PIN壓傷 | 正光檢測 | 可檢 |
|
| 4 | 擋板缺料 | 正光檢測 | 可檢 |
|
| 5 | 卡扣缺料 | 正光檢測 | 可檢 |
|
| 6 | 黑點 |
|
不可檢 | 特征會處在任意位置 |
注明：金屬管全自動影像檢測儀，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。

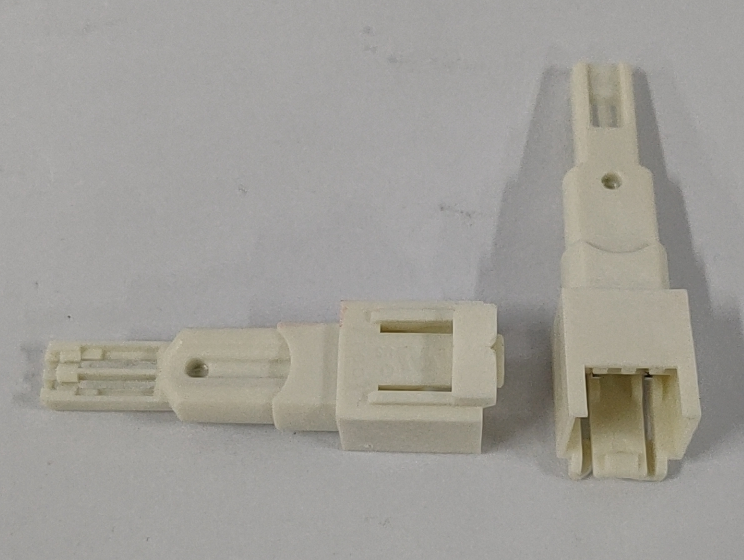

樣品圖：
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 3套 |
| 7 | 環形光源 | 定制光學自適應光源 | 3套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | SIPOTEK定制 | 1套 |

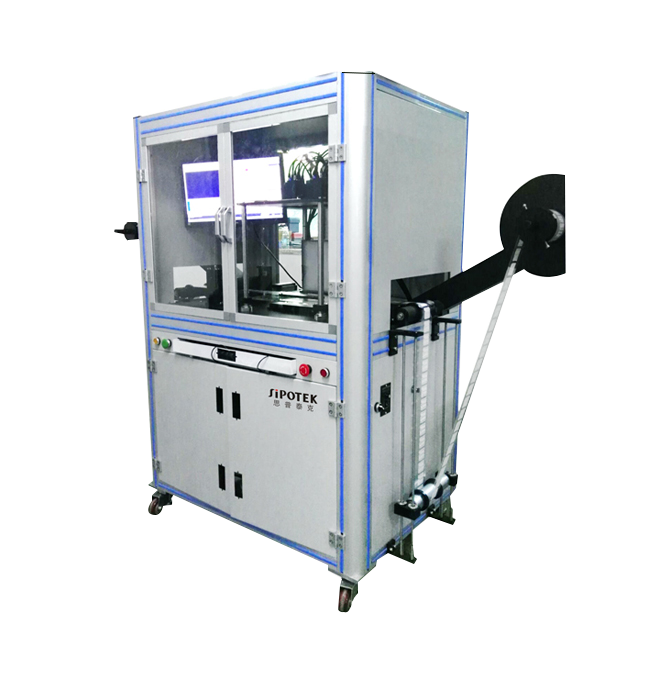

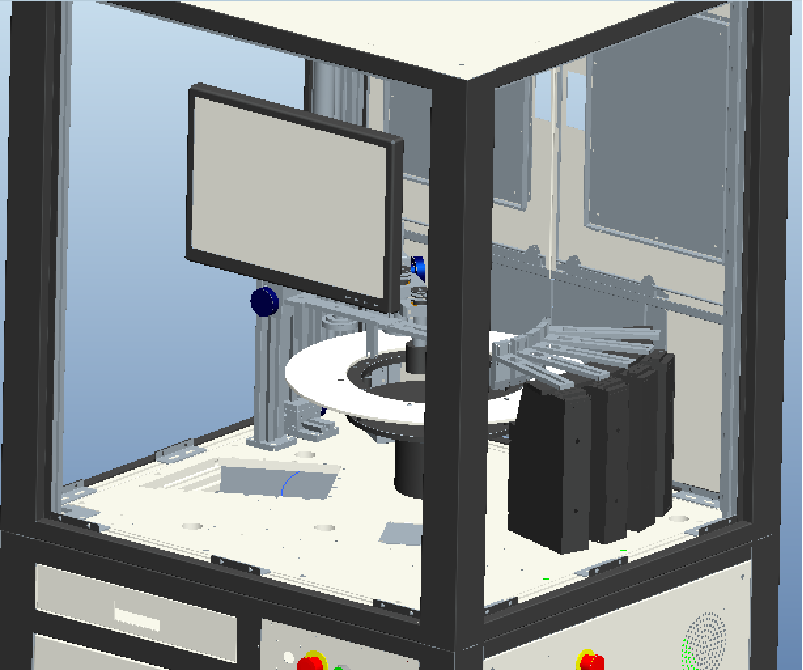

設備外觀圖
設備外觀－3D立體圖-局部圖

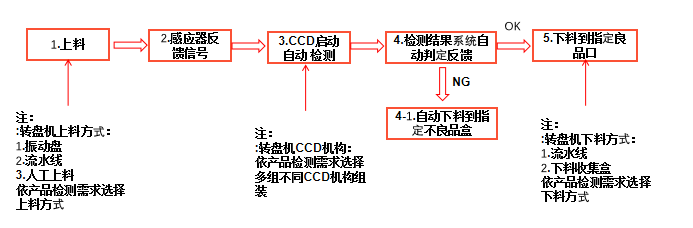

設備檢測流程
三、樣件測試圖片:

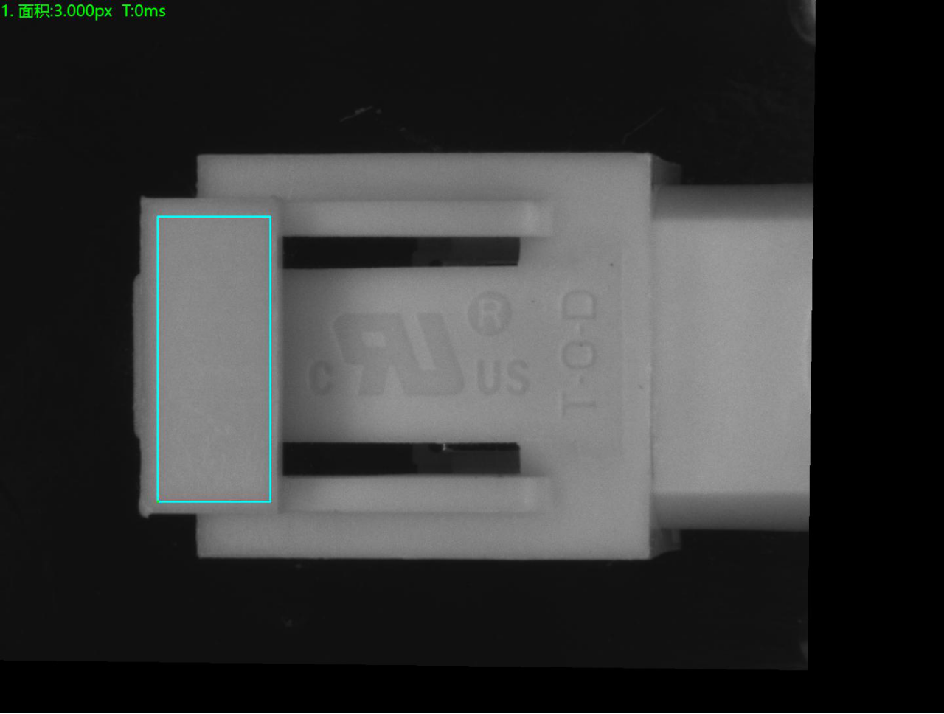

側面正光檢測良品分析圖：OK

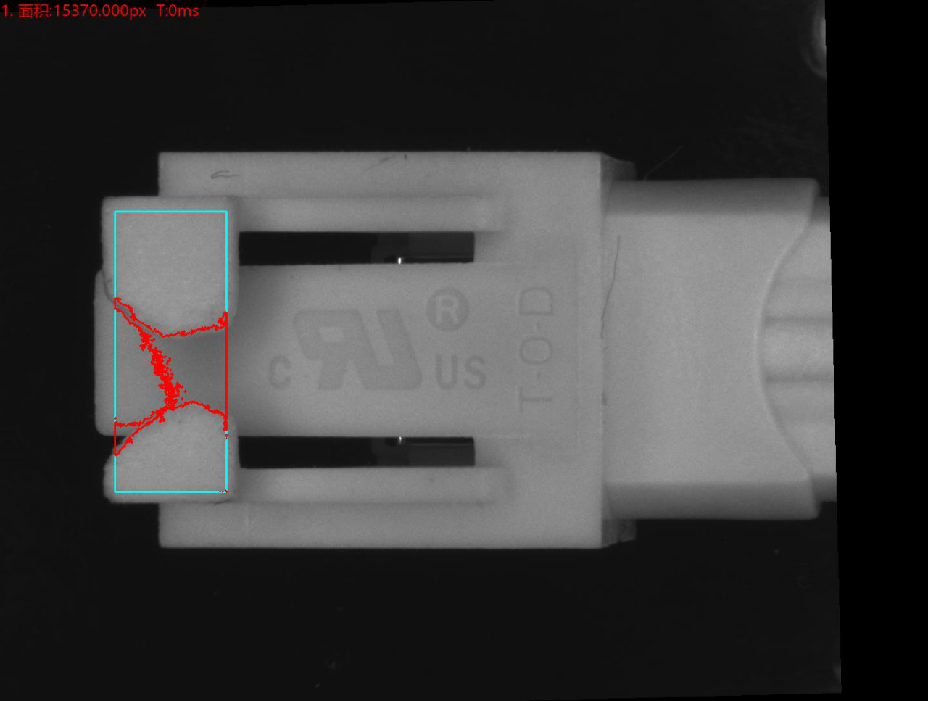

側面正光檢測不良品分析圖：NG 不良特征：擋板缺料
側面正光檢測良品分析圖：OK

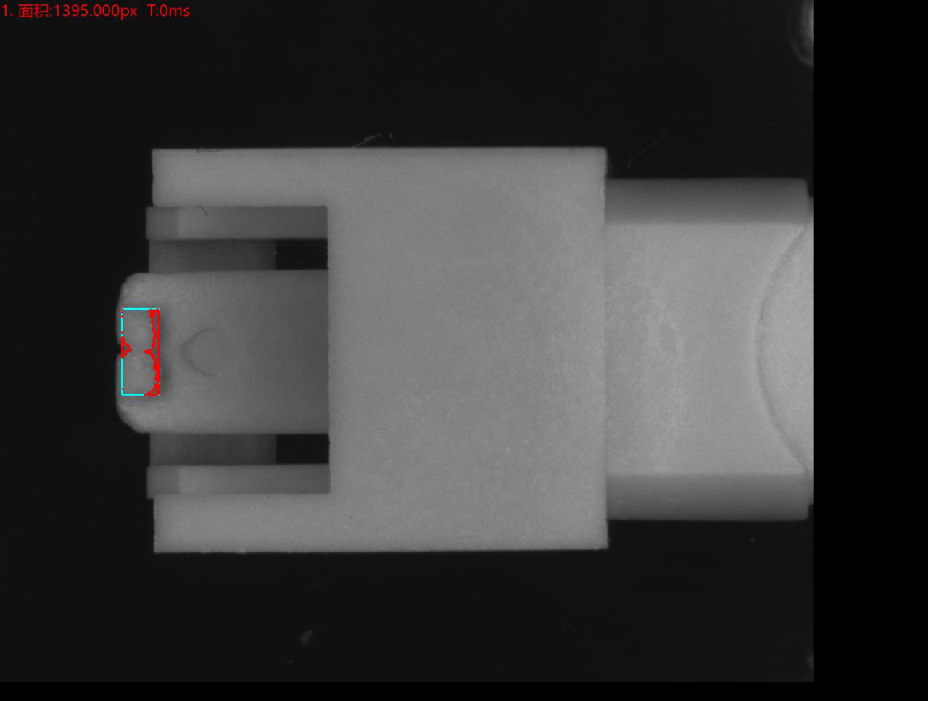

側面正光檢測不良品分析圖：NG 不良特征：卡扣缺料

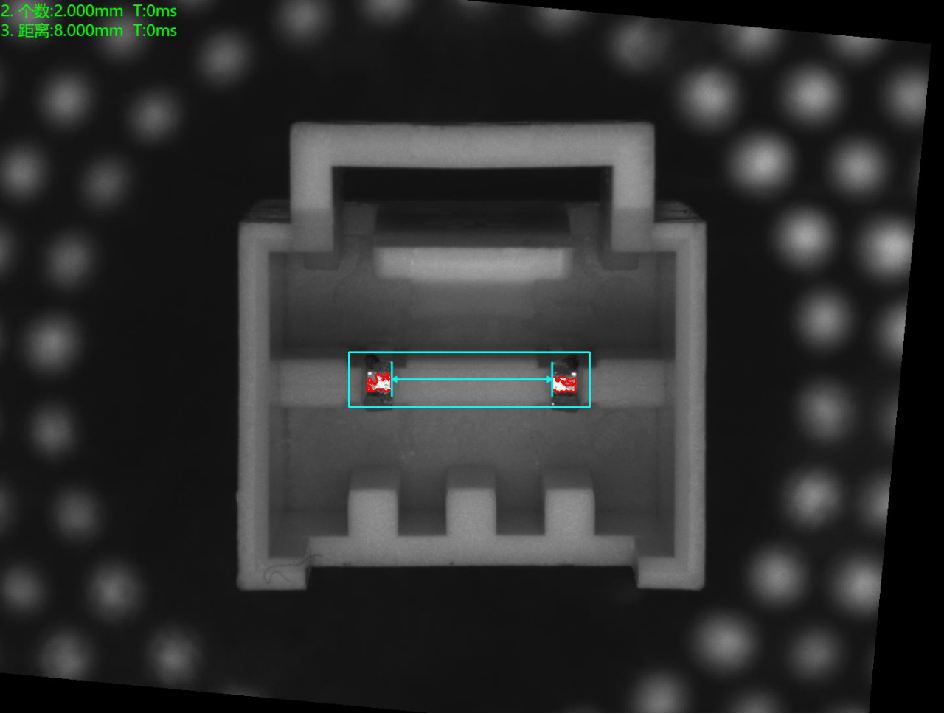

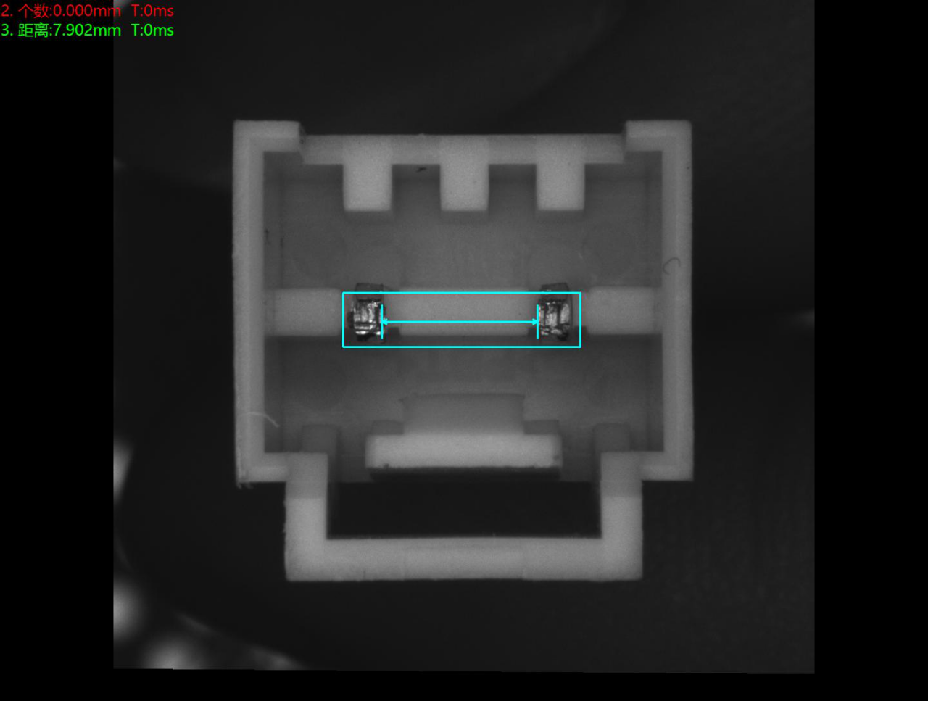

頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：PIN歪

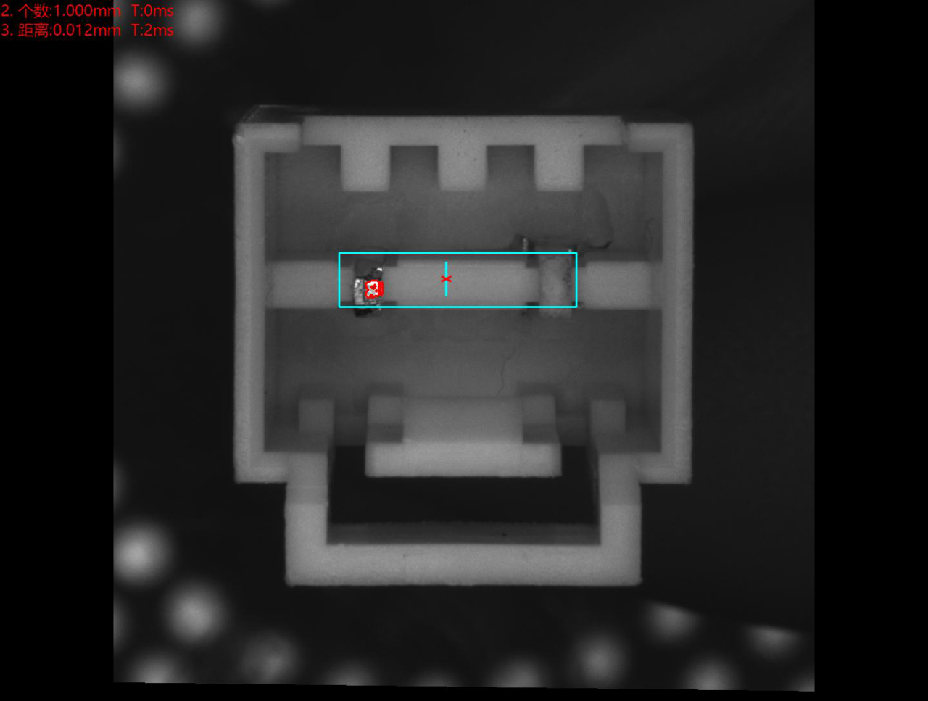

頂部正光檢測不良品分析圖：NG 不良特征：少PIN
頂部正光檢測不良品分析圖：NG 不良特征：PIN壓傷
側面正光檢測良品分析圖：OK
側面正光檢測不良品分析圖：NG 不良特征：擋板缺料
側面正光檢測良品分析圖：OK
側面正光檢測不良品分析圖：NG 不良特征：卡扣缺料
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：PIN歪
頂部正光檢測不良品分析圖：NG 不良特征：少PIN
頂部正光檢測不良品分析圖：NG 不良特征：PIN壓傷
現代工業自動化生產中涉及到各種各樣的檢驗、生產監視和零件識別應用，如汽車零配件批量加工的尺寸檢查和自動裝配的完整性檢查、電子裝配線的元件自動定位、IC上的字符識別等。通常這種帶有高度重復性和智能性的工作是由肉眼來完成的，但在某些特殊情況下，如對微小尺寸的精確快速測量、形狀匹配以及顏色辨識等，依靠肉眼根本無法連續穩定地進行，其它物理量傳感器也難以勝任。
人們開始考慮用CCD照相機抓取圖像后送入計算機或專用的圖像處理模塊，通過數字化處理，根據像素分布和亮度、顏色等信息來進行尺寸、形狀、顏色等的判別。這種方法是把計算機處理的快速性、可重復性與肉眼視覺的高度智能化和抽象能力相結合，由此產生了機器視覺檢測技術的概念。
如需獲取金屬管全自動影像檢測儀自動化檢測產品外觀方案可登陸安徽思普泰克官網:m.qassn.com或電話聯系杜經理：178-5600-0331（微信同號）
