機器視覺字符缺陷檢測之電機定子外觀檢測方案！

作者 : 安徽思普泰克發布時間 : 2020-04-13 瀏覽 : 215 次

注明:機器視覺字符缺陷檢測項目,均需要在影像下清晰可見才能檢測檢測效率：每分鐘檢測數量 10-20件(根據樣件送料速度)。

檢測內容及要求

檢測內容：

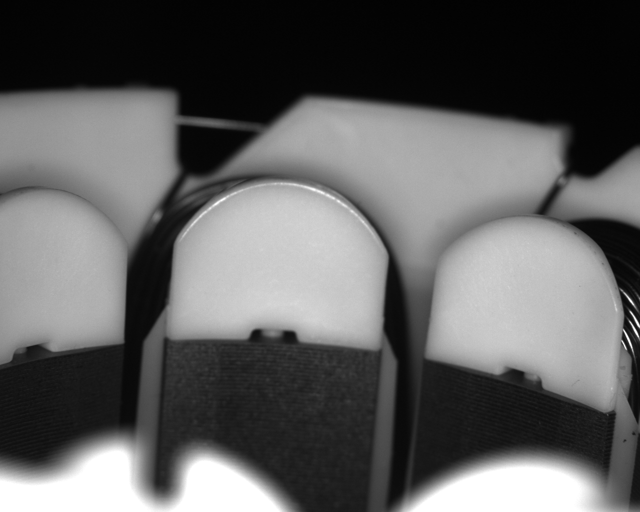

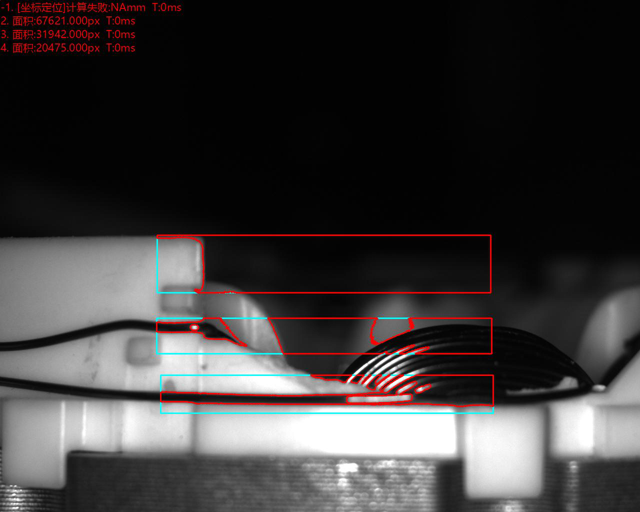

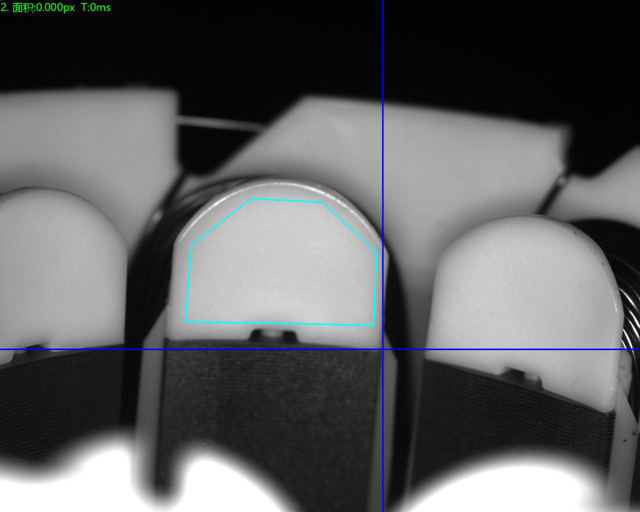

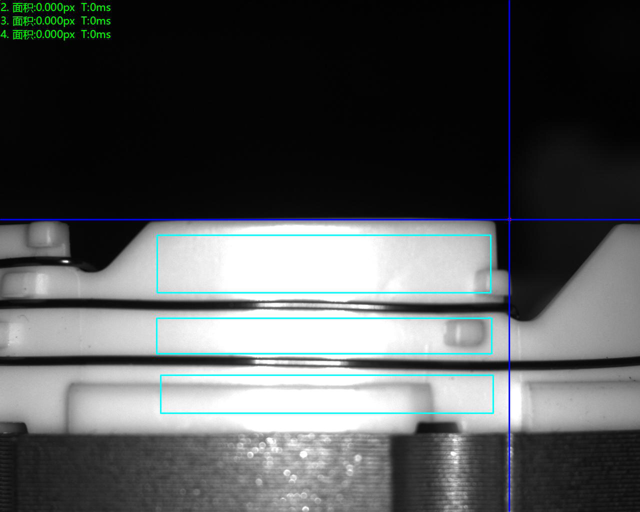

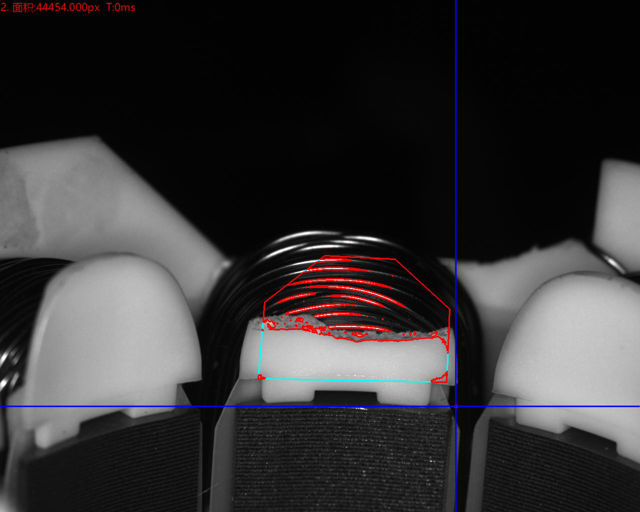

1:產品內腔環面包槽、卷槽、骨架缺料、槽絕緣紙超出鐵芯，鐵芯表面生銹等

2:檢測產品外表面環壁，型號完整，生銹，殘片

3.檢測產品正面骨架完整，過線正常。

4.檢測產品反面面骨架完整，過線正常，出現正確。

注明:機器視覺字符缺陷檢測項目,均需要在影像下清晰可見才能檢測檢測效率：每分鐘檢測數量 10-20件(根據樣件送料速度)。

設備組成及主要機構

一.整體構成：尺寸： 1600*800*1700 mm

1.思普泰克視覺檢測軟件

2.工業電腦

3.顯示器 19寸

4.工業相機:7套(其是正面檢測6套，背面檢測7套）

5.工業鏡頭:7套FA鏡頭

6.ＸＹＺ伺服電機移動模組結構２套（用于移載產品輸送）

7.托盤上下料結構及不良品回收２套（依客戶要求增加）

9.電控１套（主要為電磁閥、PLC、觸摸屏）

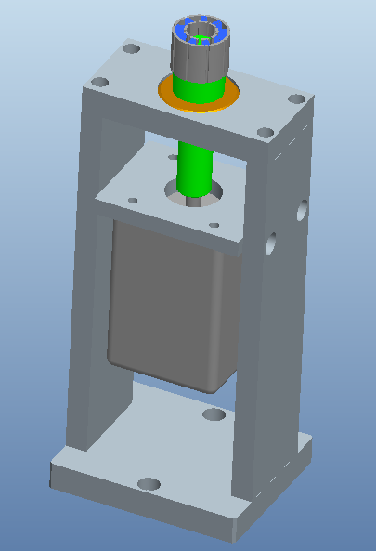

10.6套步進電機轉極5個面

11.8套鐵芯移載取料結構（含1套180度旋轉）

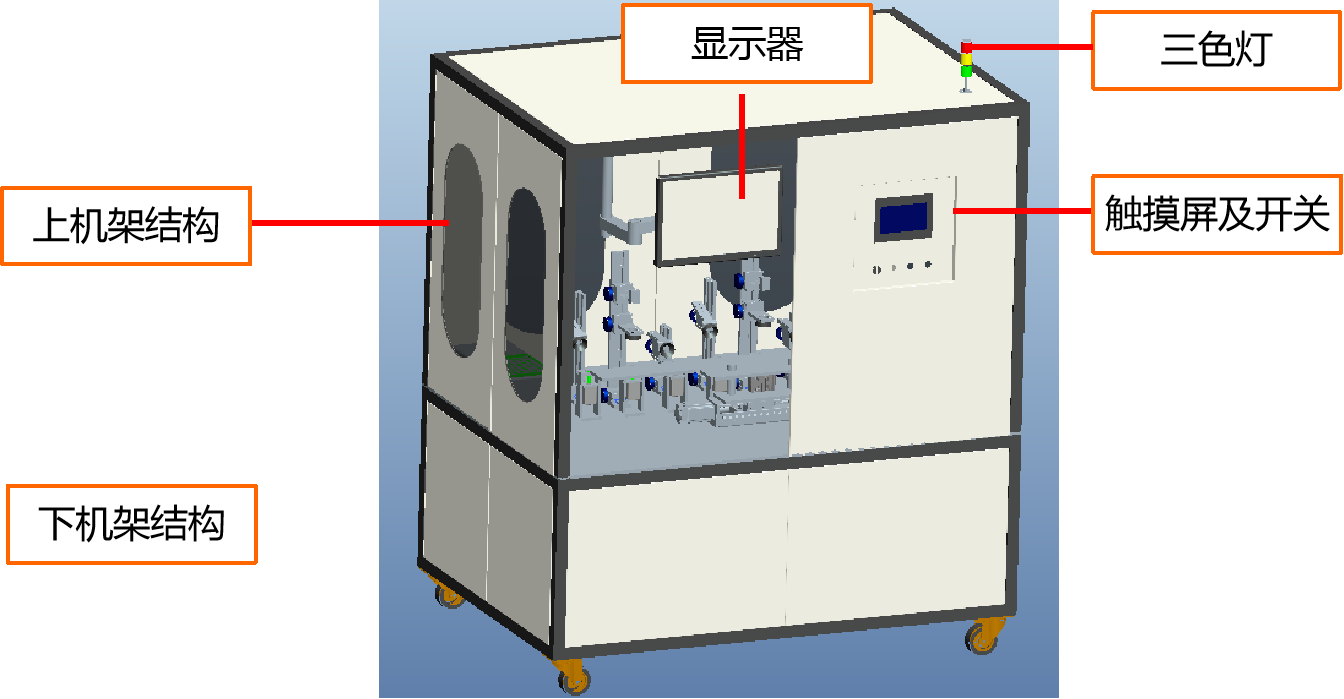

機器視覺字符缺陷檢測設備外觀3D立體圖外觀介紹

設備內部工位說明

設備內部工位及產品檢測對照表

工位	序號&檢測項目	步進電機	CCD角度	工位	序號&檢測項目	步進電機	CCD角度
XY上料	XY+托盤上料機構(供參考）			工位4	自帶翻轉機構，將產品正反面翻轉

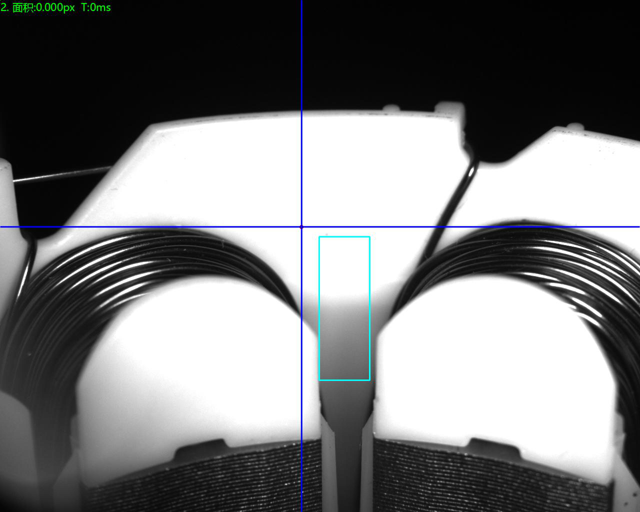

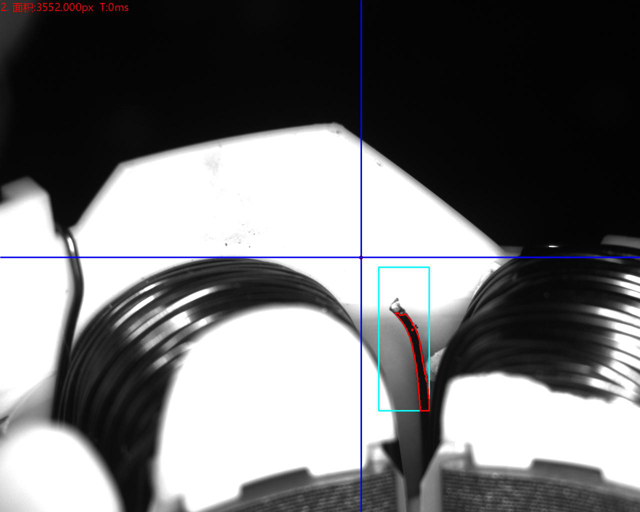

工位1	1：包槽	轉5個面，檢測內壁上端	45°	工位4	4：包槽	轉5個面，檢測內壁下端	45°

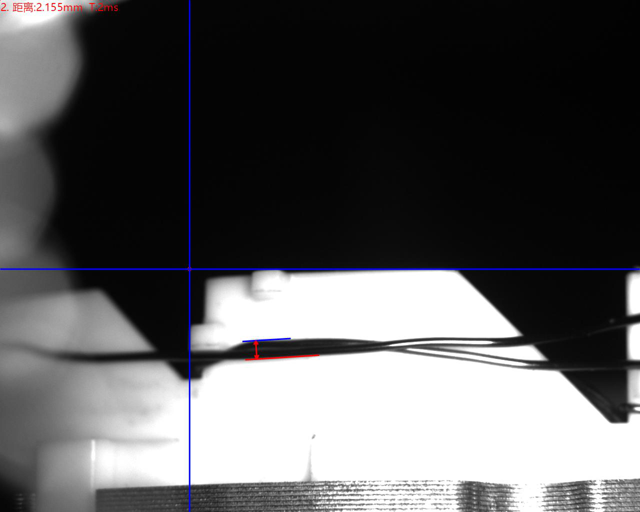

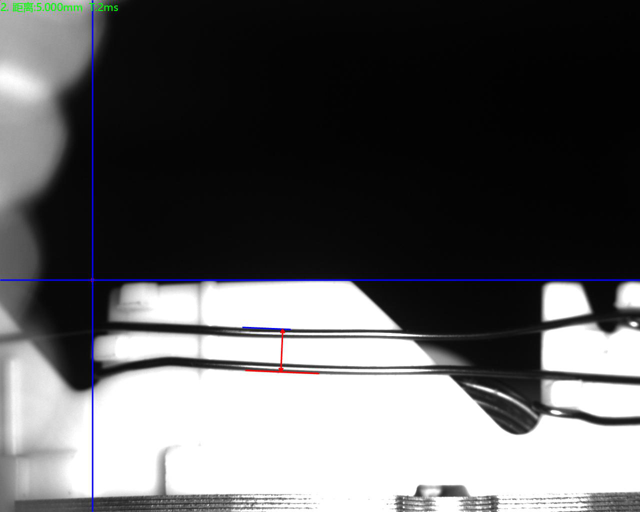

工位2	2：正面線錯，線松，破損	轉5個面，檢測正面信息	90°	工位5	5：反面線錯，線松，破損	轉5個面，檢測反面信息	90°
工位3	3：外壁上端	轉5個面，檢測外壁上端信息	180°	工位6	6：外壁下端	轉5個面，檢測外壁下端信息	180°
				工位7	7：出線位置	不用電機	90°
				XY下料	XY+托盤,檢測產品下料,區分良品及不良品
