視覺檢測自動化設備檢測蓋板外觀缺陷方案
作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 294 次
注明：視覺檢測自動化設備檢測蓋板外觀缺陷，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
產品的外觀檢測

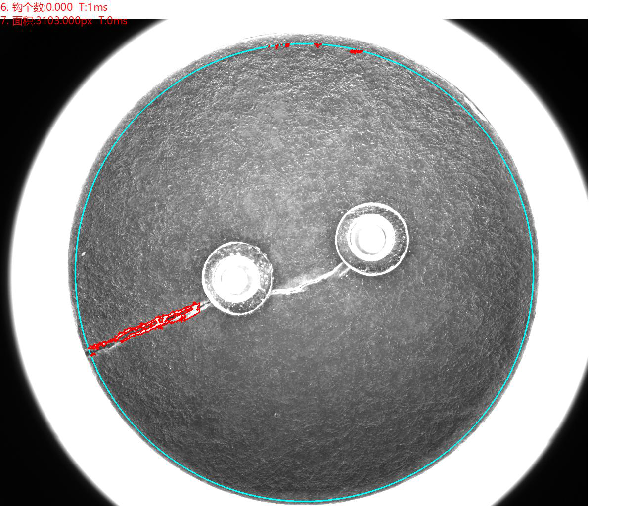

頂部正光檢測不良品分析圖：NG 不良特征：蓋板開裂
底部正光檢測良品原圖：

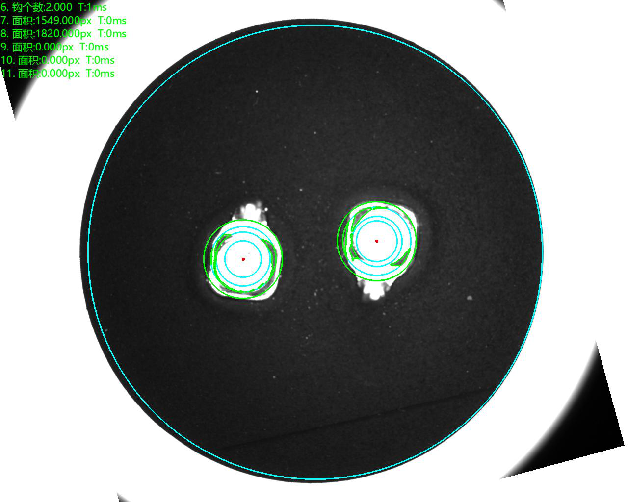

底部正光檢測良品分析圖：OK
| 序號 |
|
檢測方式 | 是否可檢 |
| 1 | 蓋板鉚釘打傷 | 正光源檢測 | 可檢 |
| 2 | 蓋板方圓腳 | 正光源檢測 | 可檢 |
| 3 | 蓋板焊針發黃 | 正光源檢測 | 可檢 |
| 4 | 蓋板開裂 | 正光源檢測 | 可檢 |
| 5 | 蓋板缺焊針 | 正光源檢測 | 可檢 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
頂部正光檢測良品分析圖：OK
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 2套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 2套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
| 7 | 光源 | 定制光學自適應光源 | 2套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
三、樣件測試圖片:

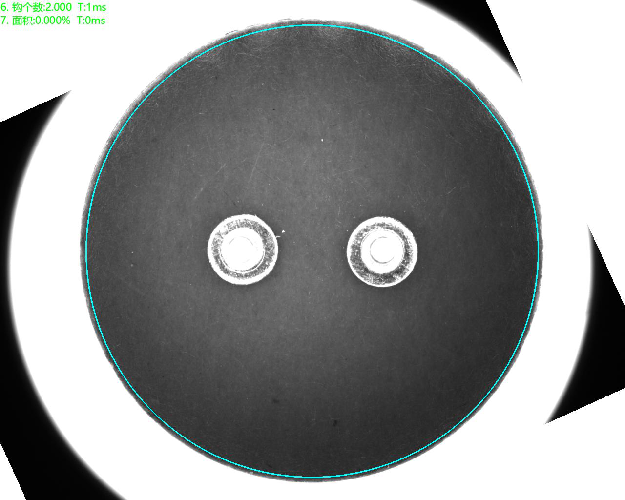

頂部正光檢測良品原圖：
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：無墊片

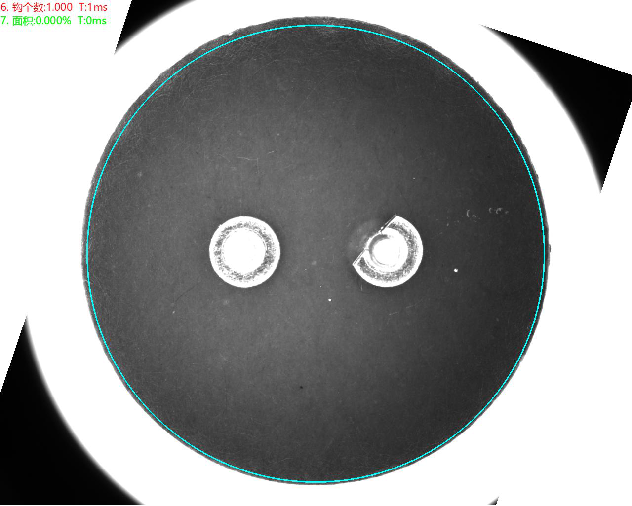

頂部正光檢測不良品分析圖：NG 不良特征：華司缺口
頂部正光檢測不良品分析圖：NG 不良特征：蓋板開裂
底部正光檢測良品原圖：
底部正光檢測良品分析圖：OK

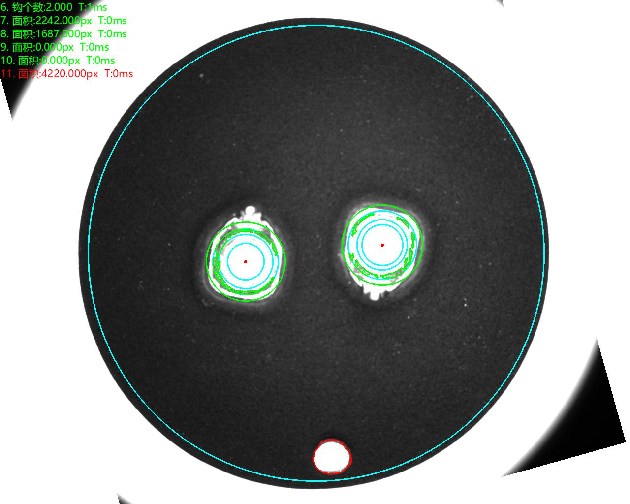

底部正光檢測不良品分析圖：NG 不良特征：蓋板多孔
底部正光檢測不良品分析圖：NG 不良特征：針腳發黃

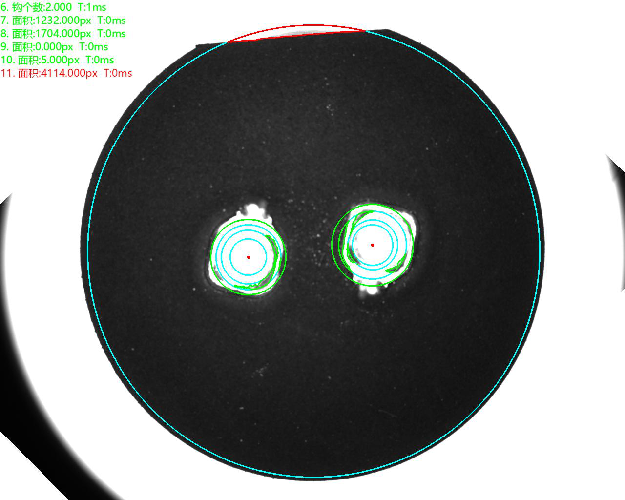

底部正光檢測不良品分析圖：NG 不良特征：蓋板缺口

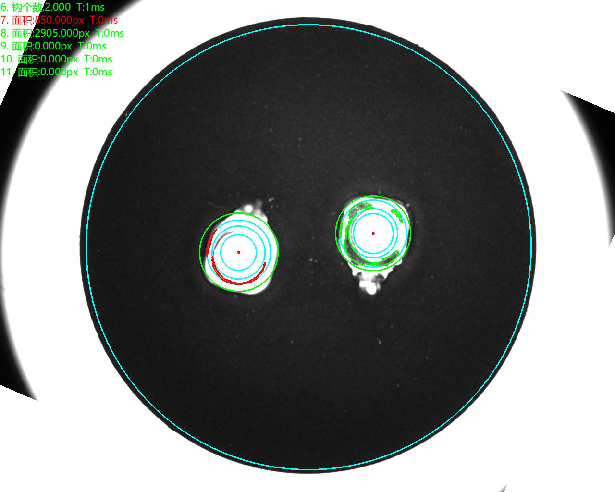

底部正光檢測不良品分析圖：NG 不良特征：方圓腳

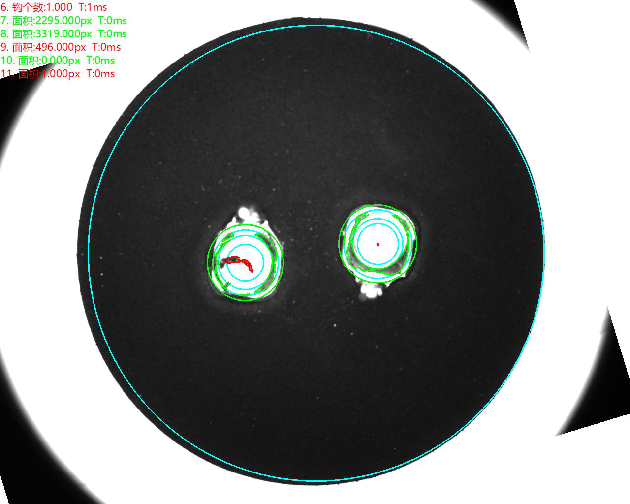

底部正光檢測不良品分析圖：NG 不良特征：鉚釘壓傷

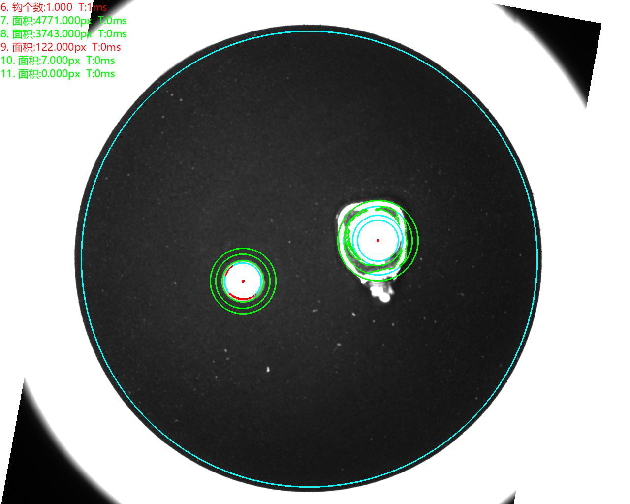

底部正光檢測不良品分析圖：NG 不良特征：焊腳反向

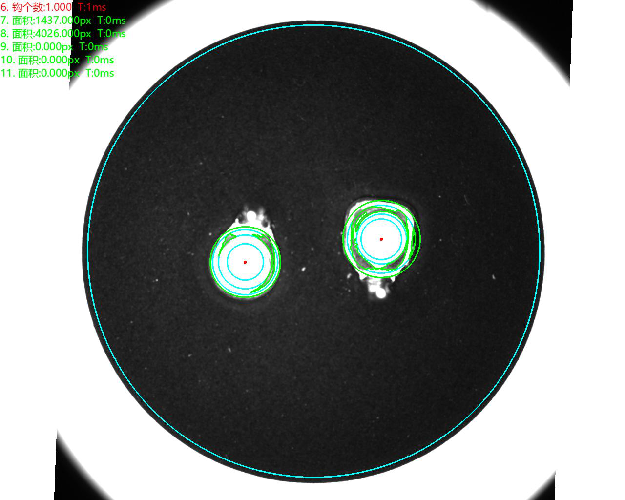

底部正光檢測不良品分析圖：NG 不良特征：缺焊腳
